Mise en oeuvre - ouvrages enterrés



Le courant électrique est généralement fourni par un transformateur-redresseur (P) dont le pôle négatif est relié à la structure à protéger (S) et le pôle positif à un « déversoir » (anode) (A) qui est enterré assez loin de cette structure. Par exemple, pour une canalisation, le déversoir est généralement situé à 50 mètres de la canalisation, et même plus selon le débit du déversoir.

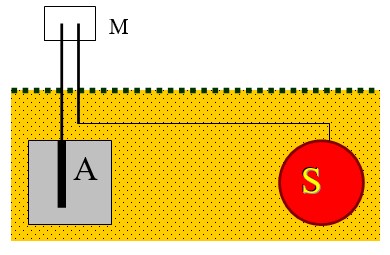

Pour les structures de grande longueur (canalisation), les anodes galvaniques sont enterrées à une profondeur supérieure à 1,50 m et à une distance qui est souvent supérieure à 3m. Le circuit électrique qui relie la structure à protéger à l’anode, comporte un point de mesure. Pour les structures compactes (réservoirs enterrés, etc.) les anodes galvaniques peuvent être fixées directement sur l’acier (cela empêche toutefois la mesure du courant débité).
