Surveillance et contrôle - intérieur de capacité

Quand l’introduction d’une électrode de référence est possible, l’efficacité d’une installation de protection cathodique est suivie par mesure du potentiel de la structure par rapport à une électrode de référence placée dans la structure. Pour éliminer l’effet de la chute ohmique, ce potentiel est de préférence mesuré juste après coupure du courant de protection.

La valeur du potentiel à atteindre dépend du matériau constitutif de la structure et du liquide qu’il contient. Elle dépend aussi du type d’électrode de référence. Le tableau 4 donne l’exemple d’une structure en acier non allié contenant de l’eau.

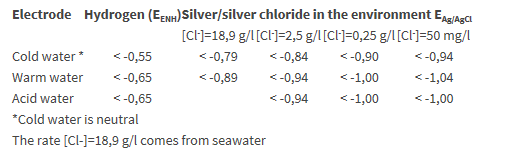

Tableau 4 : Potentiel (volt) de protection d’un acier non allié immergé dans des eaux contenant diverses teneurs en chlorure
